Proiectarea unei structuri folosind grinzi unghiulare este o sarcină care necesită o combinație de cunoștințe tehnice, creativitate și experiență practică. În calitate de furnizor al unei game largi de grinzi unghiulare, am fost martor direct la modul în care aceste componente versatile pot transforma diverse proiecte de construcții și inginerie. În această postare pe blog, voi împărtăși informații cheie despre cum să proiectați o structură folosind grinzi unghiulare, evidențiind tipurile de unghiuri disponibile și pașii implicați în procesul de proiectare.
Înțelegerea grinzilor unghiulare
Grinzile cu bare unghiulare, cunoscute și sub denumirea de corniere, sunt elemente structurale în formă de L. Sunt utilizate pe scară largă în construcții, producție și inginerie datorită rezistenței, versatilității și rentabilității lor. Barele unghiulare pot fi fabricate din diferite materiale, inclusiv oțel, aluminiu și oțel inoxidabil, fiecare oferind proprietăți unice potrivite pentru aplicații specifice.
Există mai multe tipuri de grinzi unghiulare din care puteți alege, în funcție de cerințele proiectului dumneavoastră.

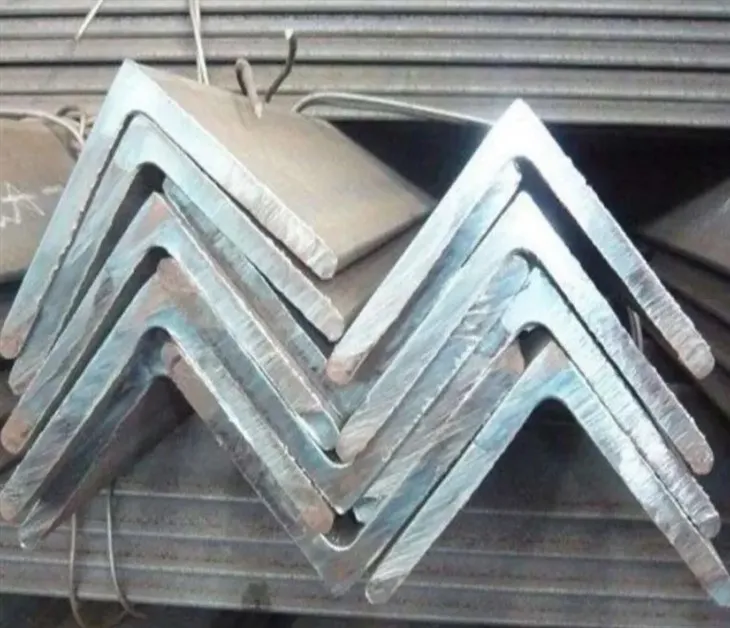

- Bară cu unghi egal: Acestea au lungimi egale ale picioarelor, oferind o rezistență uniformă în ambele direcții. Sunt utilizate în mod obișnuit în aplicații în care simetria și distribuția echilibrată a sarcinii sunt esențiale. Puteți găsi o varietate de bare unghiulare egale pe site-ul nostru laBară cu unghi egal.
- Bară unghiulară perforată: Barele unghiulare perforate au găuri perforate prin suprafața lor. Aceste găuri pot fi utilizate în diverse scopuri, cum ar fi direcționarea cablurilor, ventilație sau pentru a reduce greutatea. Explorați selecția noastră de unghiuri perforate laBară unghiulară perforată.
- Bară unghiulară galvanizată: Barele unghiulare galvanizate sunt acoperite cu un strat de zinc pentru a le proteja de coroziune. Acest lucru le face ideale pentru aplicații în aer liber sau medii în care barele unghiulare vor fi expuse la umiditate. Verificați colțurile noastre galvanizate laBară unghiulară galvanizată.
Pasul 1: Definiți cerințele proiectului
Primul pas în proiectarea unei structuri folosind grinzi unghiulare este definirea clară a cerințelor proiectului. Aceasta include înțelegerea scopului structurii, a sarcinii pe care va trebui să o suporte, a condițiilor de mediu la care va fi expusă și a oricăror constrângeri specifice de proiectare.
De exemplu, dacă proiectați o unitate de rafturi, trebuie să determinați greutatea articolelor pe care le va ține, înălțimea și lățimea rafurilor și dacă va fi folosită în interior sau în exterior. Dacă este o structură în aer liber, poate fi necesar să luați în considerare factori precum încărcăturile vântului, încărcările cu zăpadă și rezistența la coroziune.
Pasul 2: Selectați bara cu unghi drept
Odată ce aveți o înțelegere clară a cerințelor proiectului, puteți selecta grinda unghiulară adecvată. Luați în considerare următorii factori atunci când faceți selecția:
- Material: După cum am menționat mai devreme, diferite materiale oferă proprietăți diferite. Barele unghiulare din oțel sunt puternice și durabile, făcându-le potrivite pentru aplicații cu sarcini grele. Barele unghiulare din aluminiu sunt ușoare și rezistente la coroziune, ideale pentru aplicații în care greutatea este o problemă. Barele unghiulare din oțel inoxidabil oferă o rezistență excelentă la coroziune și sunt adesea folosite în procesarea alimentelor sau în mediile marine.
- Mărime și formă: Mărimea și forma unghiului vor depinde de cerințele de sarcină și de designul structurii. Trebuie să alegeți o bară unghiulară cu lungimea și grosimea corectă a picioarelor pentru a vă asigura că poate suporta sarcinile așteptate.
- Termina: Finisajul barei unghiulare poate afecta și performanța acesteia. Un finisaj vopsit poate oferi o protecție suplimentară împotriva coroziunii, în timp ce un finisaj galvanizat este mai potrivit pentru utilizare pe termen lung în exterior.
Pasul 3: Efectuați o analiză structurală
Înainte de finalizarea proiectării, este esențial să efectuați o analiză structurală pentru a vă asigura că grinzile unghiulare pot suporta în siguranță sarcinile. Aceasta implică calcularea tensiunilor și a deformațiilor din barele unghiulare în diferite condiții de încărcare.
Puteți utiliza diverse metode pentru analiza structurală, inclusiv calcule manuale, software de proiectare asistată de computer (CAD) sau programe de analiză cu elemente finite (FEA). Calculele manuale sunt potrivite pentru structuri simple, în timp ce software-ul CAD și FEA pot gestiona proiecte mai complexe și oferă rezultate mai precise.
Pasul 4: Proiectați detaliile conexiunii
Detaliile de conectare între grinzile unghiulare sunt critice pentru stabilitatea generală și performanța structurii. Există mai multe moduri de a conecta barele unghiulare, inclusiv sudarea, șurubul și nituirea.
- Sudare: Sudarea asigură o legătură puternică și permanentă între barele unghiulare. Este potrivit pentru aplicații în care este necesară o rezistență ridicată. Cu toate acestea, sudarea necesită forță de muncă calificată și echipamente adecvate și poate introduce, de asemenea, tensiuni reziduale în structură.
- Boltare: Boltarea este o metodă de conectare mai flexibilă și mai reversibilă. Permite asamblarea și dezasamblarea ușoară, făcându-l potrivit pentru structurile care ar putea trebui modificate sau relocate în viitor. Cu toate acestea, rezistența conexiunii cu șuruburi depinde de dimensiunea și tipul șuruburilor utilizate, precum și de calitatea instalării.
- Nituire: Nituirea a fost odată o metodă populară de conectare, dar a devenit mai puțin comună în ultimii ani. Conexiunile nituite sunt puternice și fiabile, dar necesită instrumente și abilități specializate pentru instalare.
Pasul 5: Creați designul detaliat
Pe baza rezultatelor analizei structurale și a detaliilor de conectare, puteți crea un design detaliat al structurii. Aceasta include desenarea structurii grinzilor unghiulare, specificarea dimensiunilor și materialelor și furnizarea de instrucțiuni detaliate pentru fabricare și instalare.
Utilizați software-ul CAD pentru a crea desene precise și detaliate. Aceste desene ar trebui să includă toate informațiile necesare, cum ar fi locația unghiurilor, dimensiunea și tipul conexiunilor și orice alte detalii relevante.
Pasul 6: Fabricare și instalare
Odată ce proiectul detaliat este complet, puteți continua cu fabricarea și instalarea structurii. În timpul procesului de fabricație, asigurați-vă că grinzile unghiulare sunt tăiate, îndoite și sudate (dacă este cazul) la dimensiunile și specificațiile corecte.
În timpul instalării, urmați desenele de proiectare și utilizați tehnici de instalare adecvate pentru a vă asigura că structura este asamblată corect. Verificați alinierea și conectarea corectă a barelor unghiulare și efectuați toate ajustările necesare pentru a asigura stabilitatea generală a structurii.
Pasul 7: Controlul și inspecția calității
După ce structura este instalată, este important să efectuați o inspecție de control al calității pentru a vă asigura că îndeplinește cerințele de proiectare și standardele de siguranță. Verificați dacă există semne de deteriorare, aliniere greșită sau conexiuni necorespunzătoare.
Testați structura în condiții normale de funcționare pentru a verifica performanța acesteia. Dacă sunt identificate probleme, luați imediat măsuri corective pentru a asigura siguranța și fiabilitatea pe termen lung a structurii.
Concluzie
Proiectarea unei structuri folosind grinzi unghiulare este un proces complex, dar plin de satisfacții. Urmând pașii menționați în această postare pe blog, vă puteți asigura că designul dvs. este sigur, eficient și îndeplinește cerințele proiectului. În calitate de furnizor de grinzi unghiulare, ne angajăm să oferim produse de înaltă calitate și suport tehnic pentru a vă ajuta cu proiectele dumneavoastră.
Dacă sunteți interesat să achiziționați grinzi unghiulare pentru următorul dvs. proiect sau aveți nevoie de sfaturi suplimentare privind proiectarea unei structuri, vă încurajăm să ne contactați pentru o discuție detaliată. Echipa noastră de experți este pregătită să vă ajute în găsirea soluțiilor potrivite pentru nevoile dumneavoastră specifice.
