În calitate de furnizor dedicat de H Beam Ss400, înțeleg importanța critică a măsurării cu precizie a grosimii flanșei și a benzii în aceste componente structurale. Precizia acestor măsurători asigură nu numai conformitatea cu standardele industriei, ci și calitatea generală și siguranța proiectelor de construcții care utilizează grinzile noastre H. În acest blog, voi împărtăși metode și tehnici eficiente pentru măsurarea cu acuratețe a grosimii flanșei și benzii H Beam Ss400.
Înțelegerea H Beam Ss400
H Beam Ss400 este un produs de oțel structural popular, cunoscut pentru rezistența și durabilitatea sa excelente. Este format din două flanșe (părțile orizontale) și o bandă (partea verticală) care le leagă. Grosimea precisă a flanșei și inimii joacă un rol semnificativ în determinarea capacității portante a grinzii H. Diferitele aplicații de construcție pot necesita grosimi specifice pentru a îndeplini cerințele de siguranță și performanță. Pentru mai multe informații despre produse similare din oțel, puteți consultaOțel în formă de H.
Importanța măsurării precise
Măsurarea precisă a grosimii flanșei și benzii este crucială din mai multe motive. În primul rând, ajută la controlul calității. Asigurându-ne că grosimea îndeplinește standardele specificate, putem garanta că grinzile noastre H sunt de înaltă calitate și potrivite pentru aplicațiile prevăzute. În al doilea rând, măsurătorile precise sunt esențiale pentru proiectarea structurală. Inginerii se bazează pe date precise despre grosime pentru a calcula rezistența și stabilitatea grinzilor H dintr-o clădire sau alte structuri. Măsurătorile incorecte pot duce la defecțiuni structurale, care pot fi periculoase și costisitoare.
Instrumente pentru măsurarea grosimii
Instrumente de măsurare a grosimii cu ultrasunete
Calibrele de grosime cu ultrasunete sunt unul dintre cele mai utilizate instrumente pentru măsurarea grosimii componentelor metalice, inclusiv flanșa și banda H Beam Ss400. Aceste instrumente funcționează prin trimiterea undelor ultrasonice prin material și măsurarea timpului necesar pentru ca undele să revină. Pe baza vitezei sunetului în oțel și a timpului de zbor al undelor ultrasonice, gabaritul poate calcula grosimea materialului.
Avantajul utilizării calibrelor cu ultrasunete este natura lor nedistructivă. Ele pot măsura grosimea fără a deteriora grinda H, ceea ce este deosebit de important atunci când grinda H face deja parte dintr-o structură sau când materialul trebuie reutilizat. În plus, calibrele cu ultrasunete sunt relativ ușor de utilizat și pot oferi rezultate rapide și precise.
Şublere şi micrometre vernier
Etrierele vernier și micrometrele sunt instrumente mecanice tradiționale de măsurare care pot fi utilizate și pentru a măsura grosimea flanșei și a benzii. Etrierele vernier pot măsura grosimea cu o precizie de până la 0,02 mm, în timp ce micrometrele pot oferi o precizie și mai mare, de până la 0,001 mm.
Când utilizați aceste instrumente, este important să vă asigurați că fălcile sunt curate și fără resturi. Măsurarea trebuie efectuată în mai multe puncte de pe flanșă și țesătură pentru a ține seama de orice variații de grosime. Cu toate acestea, aceste instrumente sunt mai potrivite pentru măsurarea părților accesibile ale fasciculului H și este posibil să nu poată măsura grosimea zonelor interne sau greu accesibile.
Măsurarea grosimii flanșei
Pregătirea suprafeței
Înainte de a măsura grosimea flanșei, suprafața flanșei trebuie curățată și fără rugină, vopsea sau alți contaminanți. O suprafață curată asigură un contact bun între instrumentul de măsurare și oțel, care este esențial pentru măsurători precise. Dacă suprafața are un finisaj dur, poate fi necesar să fie netezită ușor pentru a îmbunătăți precizia măsurării.
Măsurători multiple
Pentru a obține o măsurare precisă a grosimii flanșei, trebuie efectuate măsurători multiple în diferite locații de-a lungul lungimii și lățimii flanșei. Acest lucru se datorează faptului că grosimea flanșei poate varia din cauza proceselor de fabricație sau a altor factori. Pentru un fascicul H de dimensiuni mari, se recomandă să efectuați cel puțin cinci măsurători la intervale uniform distanțate.
Analiza datelor
După efectuarea mai multor măsurători, datele trebuie analizate. Calculați grosimea medie, precum și valorile grosimii minime și maxime. O diferență semnificativă între valorile minime și maxime poate indica un defect de fabricație sau o distribuție neuniformă a grosimii, care ar trebui investigată în continuare.
Măsurarea grosimii web
Considerații speciale
Măsurarea grosimii benzii are câteva considerații speciale în comparație cu flanșa. Pânza este de obicei mai subțire decât flanșa, iar grosimea sa poate afecta stabilitatea generală a fasciculului H. Când utilizați un cadru de grosime cu ultrasunete, poate fi necesară o sondă mai mică pentru a măsura cu precizie banda mai subțire.
Măsurarea în Puncte Critice
Grosimea benzii trebuie măsurată în puncte critice, cum ar fi în apropierea punctelor de conectare cu flanșele. Aceste zone sunt supuse unor solicitări mai mari și orice variații ale grosimii pot avea un impact semnificativ asupra integrității structurale a grinzii H. Similar cu măsurarea flanșei, trebuie efectuate măsurători multiple în diferite locații de pe bandă pentru a asigura acuratețea.
Asigurarea și controlul calității
Odată ce măsurătorile de grosime sunt finalizate, este important să se efectueze proceduri de asigurare și control al calității. Comparați valorile grosimii măsurate cu standardele specificate pentru H Beam Ss400. Dacă măsurătorile sunt în intervalul de toleranță acceptabil, fasciculul H poate fi considerat conform. Cu toate acestea, dacă măsurătorile se abat semnificativ de la standarde, fasciculul H poate fi necesar să fie respins sau reluat.
Calibrarea regulată a instrumentelor de măsurare este, de asemenea, esențială pentru menținerea preciziei măsurării. Calibrele de grosime cu ultrasunete, șublerele vernier și micrometrele trebuie calibrate conform instrucțiunilor producătorului la intervale regulate.
Comparație cu alte produse din oțel structural

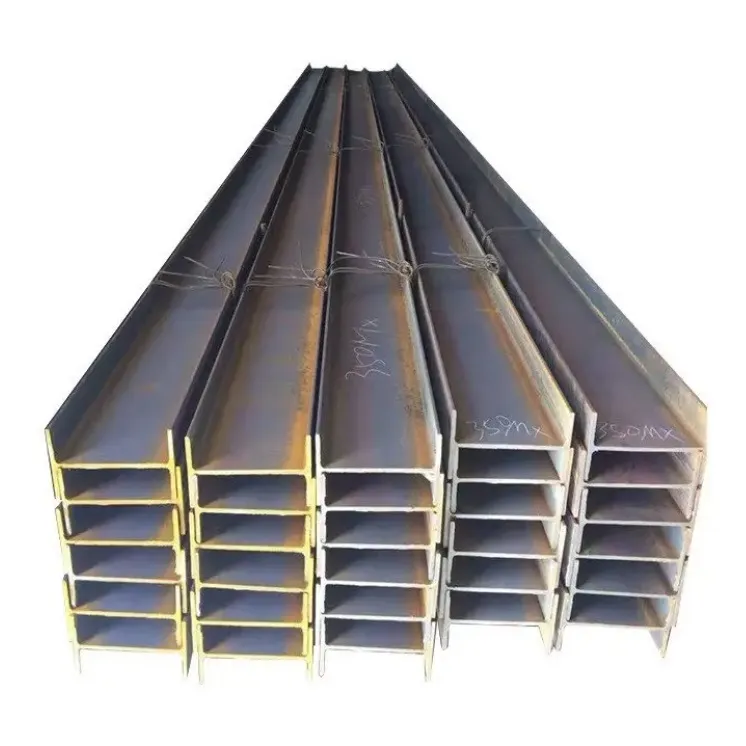

Pe piață, există și alte produse structurale din oțel similare cu H Beam Ss400, cum ar fiIpe S235şiUpn 100 Profil. În timp ce principiile de bază ale măsurării grosimii flanșei și benzii sunt similare pentru aceste produse, pot exista unele diferențe în ceea ce privește valorile specificate ale grosimii și cerințele de măsurare. De exemplu, proprietățile materialului Ipe S235 pot fi diferite de H Beam Ss400, ceea ce poate afecta viteza sunetului în oțel atunci când se folosește un indicator de grosime ultrasonic.
Concluzie
Măsurarea cu precizie a grosimii flanșei și benzii H Beam Ss400 este un pas crucial în asigurarea calității și performanței produselor noastre. Folosind instrumentele adecvate și urmând procedurile corecte de măsurare, putem oferi clienților noștri grinzi H care îndeplinesc cele mai înalte standarde. Indiferent dacă sunteți inginer constructor, antreprenor sau implicat în orice proiect care necesită oțel structural, măsurătorile precise ale grosimii sunt esențiale pentru succesul și siguranța proiectului dumneavoastră.
Dacă sunteți interesat să achiziționați H Beam Ss400 de înaltă calitate sau aveți întrebări despre produsele noastre, vă așteptăm să ne contactați pentru discuții suplimentare. Ne angajăm să oferim cele mai bune produse și servicii pentru a vă satisface nevoile.
Referințe
- „Steel Structures: Design and Behavior” de Segui, W. Steven.
- Manuale ale producătorului pentru calibre cu ultrasunete de grosime, șublere vernier și micrometre.
